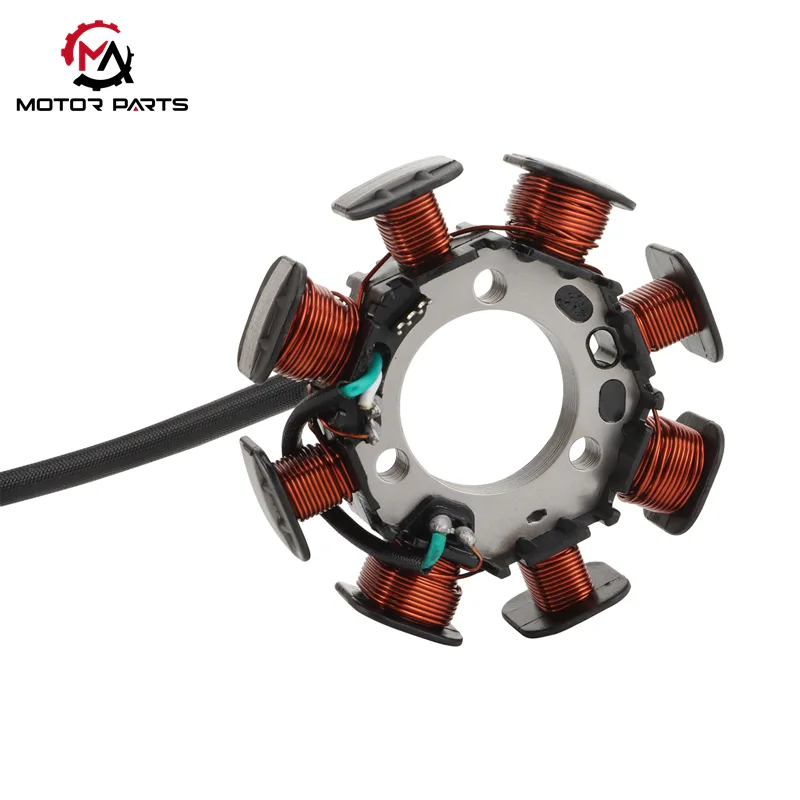

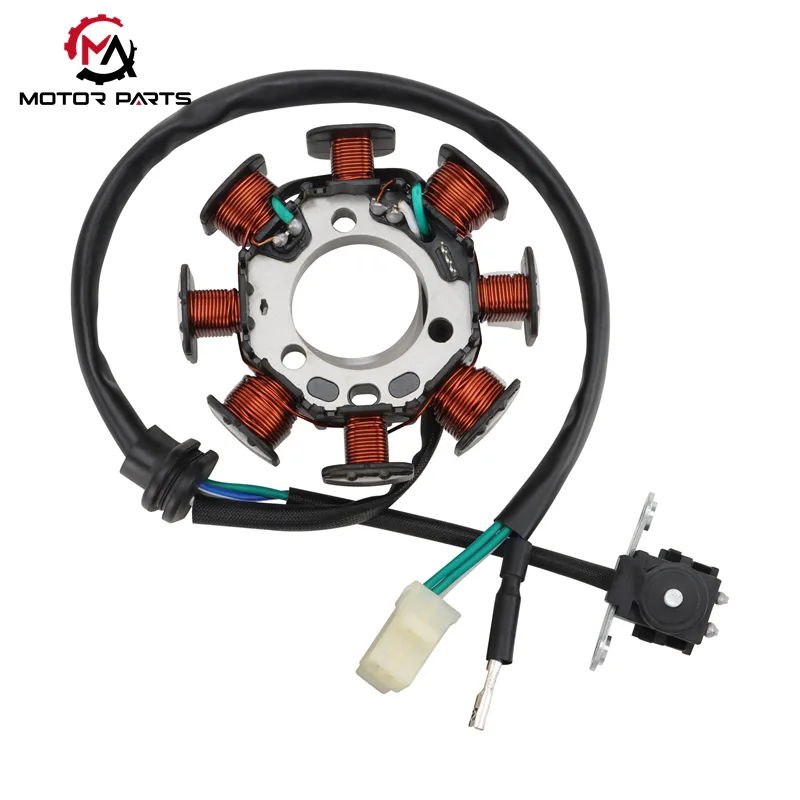

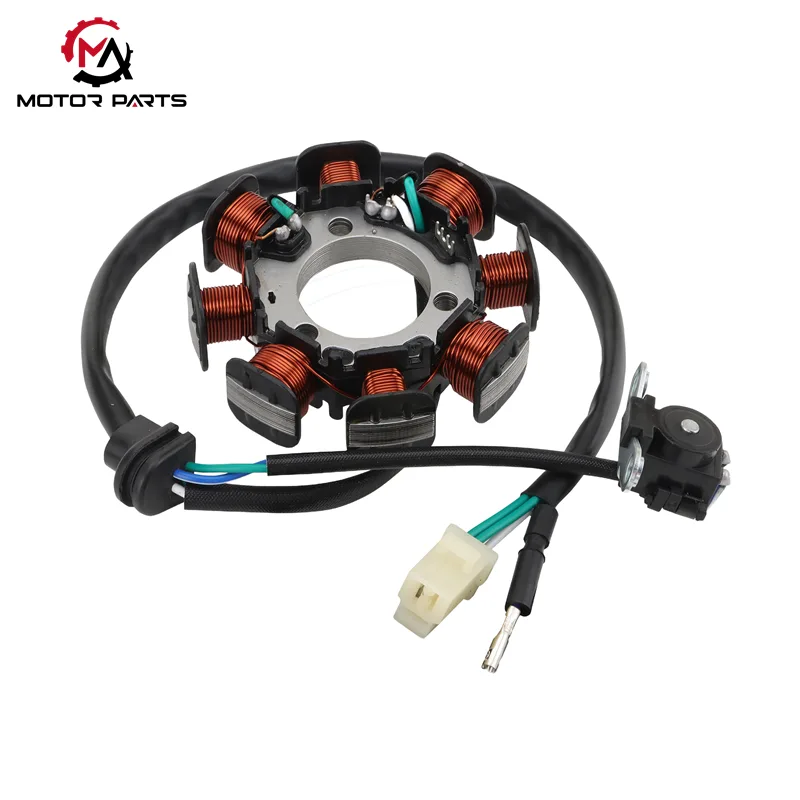

CRF150F magnetna tuljava za motocikel

Magnetna tuljava za motocikel CRF150F je klasičen začetni motor za terensko vožnjo, njegova enofazna 8-polna magnetna tuljava pa služi kot jedro napajalnega sistema vozila. Ta natančna komponenta, ki jo proizvaja Max Trading, ni samo vir energije za celoten električni sistem motocikla, temveč tudi ključno zagotovilo za stabilno delovanje vozila v težkih terenskih razmerah. Zasnovan je tako, da izpolnjuje visoke zahteve glede vzdržljivosti in zmogljivosti ljubiteljev terenskih vozil, z zanesljivimi lastnostmi, odpornimi na vodo, prah in obrabo.

1. Sestava strukture

Magnetna tuljava je sestavljena iz treh jedrnih modulov: sklopa statorske tuljave, rotorske magnetne jeklene komponente in priključnega modula, od katerih ima vsak strogo izbiro materiala in strukturno zasnovo.

2. Načelo delovanja

Delovanje magnetne tuljave za motorno kolo CRF150F temelji na Faradayevem zakonu elektromagnetne indukcije. Ko motor teče, ročična gred poganja magnet rotorja, da se vrti z visoko hitrostjo in tvori dinamično izmenično magnetno polje. Skupina statorskih tuljav prereže magnetne silnice, da ustvari izmenični tok, ki se nato porazdeli v sisteme za vžig, polnjenje in krmiljenje časa za realizacijo usklajenega delovanja električnih komponent motocikla.

2.1 Načelo delovanja sistema za vžig

Načelo povečanja napetosti: Vžigalna tuljava deluje kot povečevalni transformator. Uporablja razmerje obratov primarne tuljave (običajno ≥ 1:100), da inducira nizkonapetostni AC izhod magneta v trenutni visokonapetostni tok nad 20.000 V.

Postopek nadzora vžiga: Visokonapetostni tok se prenese v vžig CDI (capacitor discharge ignition), kjer ga shrani kondenzator za shranjevanje energije in nato sproži sprostitev.

Garancija zgorevanja: Vžigalna naprava natančno nadzoruje vžigalno svečko, da ustvari močne vžigalne iskre na koncu kompresijskega giba motorja, kar zagotavlja popolno zgorevanje mešanice goriva in zagotavlja zadostno moč za motocikel.

2.2 Načelo delovanja sistema polnjenja in napajanja

Pretvorba AC/DC: izhodna valovna oblika izmeničnega toka polnilne tuljave je zapletena in jo je treba pretvoriti v enosmerni tok prek regulatorja usmernika. Sodobni usmerniki uporabljajo polvalovna mostična usmerniška vezja v kombinaciji s filtrirnimi kondenzatorji in gladilnimi vezji.

Stabilna izhodna napetost: pretvorjeni pulzirajoči enosmerni tok je optimiziran v stabilen izhod 12 V, ki lahko uresniči dve glavni funkciji:

Zagotavljanje polnjenja s konstantno napetostjo in omejevanjem toka za 12 V svinčeno-kislinske/litijeve baterije;

Zagotovite neprekinjeno napajanje električne opreme v vozilu, kot so žarometi (35W-55W), zadnje luči in osvetlitve instrumentov.

2.3 Načelo delovanja sistema za merjenje časa vžiga

Zbiranje signala: Sprožilna tuljava deluje kot "časovni krmilnik" magneta. Zaznava posebne izbokline ali reže na rotorju in pretvarja spremembo magnetnega pretoka v električne signale (realizirane prek Hallovih senzorjev ali principov elektromagnetne indukcije).

Nadzor časa: po oblikovanju valovne oblike električni signal natančno nadzoruje čas sprožitve vžigalnika. Za štiritaktni motor CRF150F se sprožilni signal običajno pošlje, ko je kot ročične gredi 18°-22°, preden bat doseže zgornjo mrtvo točko (BTDC). Ta čas zagotavlja optimalno ujemanje med energijo vžiga in gibanjem bata, kar poveča učinkovitost motorja in izhodno moč.

3. Glavne prednosti za terenske scenarije

Prilagodljivost težkim okoljem: IP65 vodotesen in odporen proti prahu, kabelski snop odporen na olje in obrabo, se lahko spopade z blatnimi, prašnimi in neravnimi terenskimi razmerami.

Stabilna izhodna moč: Visoko natančna zasnova magnetnega polja in sistem regulatorja usmernika zagotavljata stabilno napajanje 12 V, s čimer se izognete okvari električnih komponent zaradi nihanj napetosti.

Natančen čas vžiga: sodelovanje med sprožilno tuljavo in strukturo pozicioniranja rotorja zagotavlja natančen čas vžiga, izboljša učinkovitost zgorevanja goriva in zmanjša izgubo moči.

Ta modularna integrirana zasnova združuje tradicionalne neodvisne enote za vžig, polnjenje in sprožitev z deljenjem magnetnega polja statorskega jedra in rotorja. V primerjavi z razdeljeno strukturo zmanjša več kot 30 % povezovalnih vodov, kar znatno zmanjša verjetnost okvar, ki jih povzročijo ohlapni ali vlažni vodniki v neravnih terenskih okoljih. Hkrati izboljša učinkovitost proizvodnje električne energije za 15% -20%, kar zagotavlja moč za zanesljivo delovanje v ekstremnih cestnih razmerah.

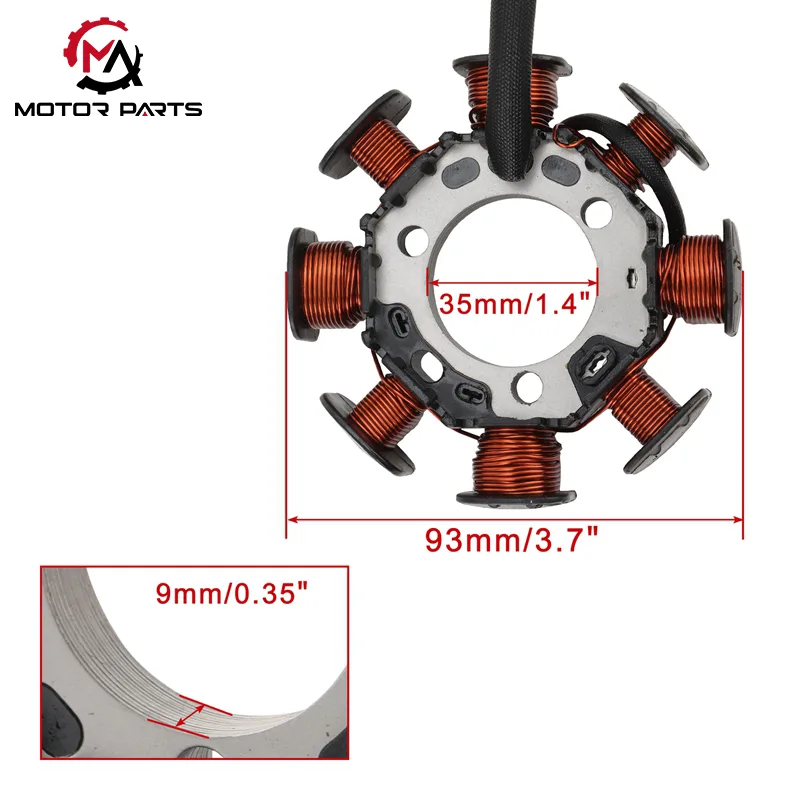

Parameter izdelka:

Max Trading je vedno šel v korak s časom

V skladu s trendom elektrifikacije in inteligence motociklov je Max Tradingova magnetna tuljava za motorna kolesa CRF150F dosegla tehnološko inovacijo: nekateri modeli so opremljeni z inteligentnimi čipi za nadzor stabilnosti napetosti in moduli za opozarjanje na napake. S sistemi dinamičnega spremljanja v realnem času natančno zajamejo nenormalne delovne pogoje, kot sta preobremenitev tuljave in pregrevanje, sprožijo aktivne zaščitne mehanizme v milisekundah, učinkovito izolirajo prevodnost napake in celovito zaščitijo varnost električnega sistema vozila. Medtem se z izjemno združljivo zasnovo popolnoma ujema z elektronskim sistemom za vbrizgavanje goriva (EFI) in inteligentno armaturno ploščo motociklov ter zagotavlja stabilne in zanesljive rešitve za napajanje novih energijskih vozil in inteligentnih motociklov višjega cenovnega razreda ter tako postane prednostna komponenta za inteligentno nadgradnjo v industriji.
