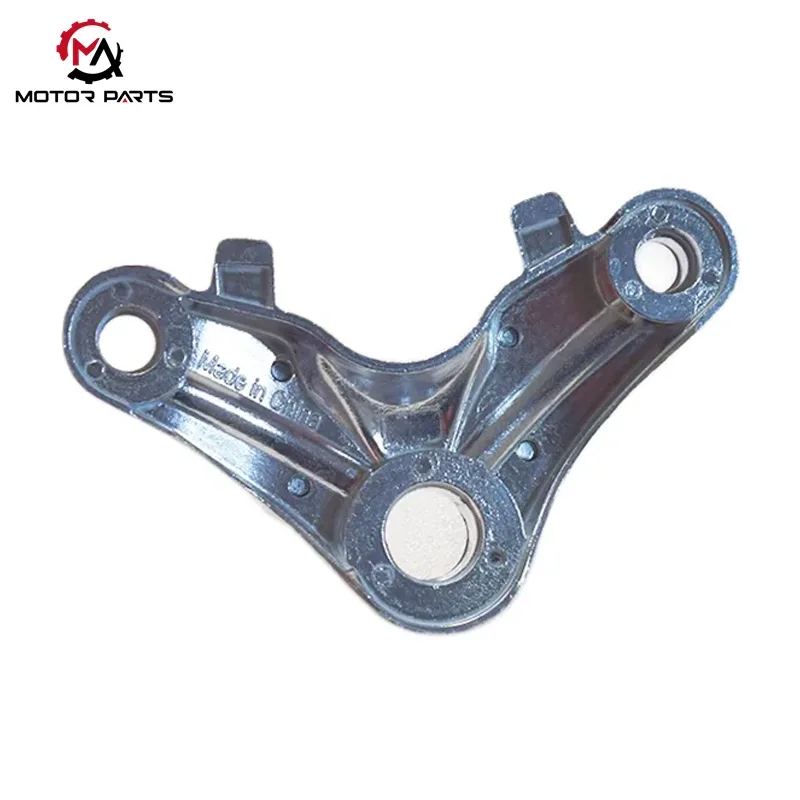

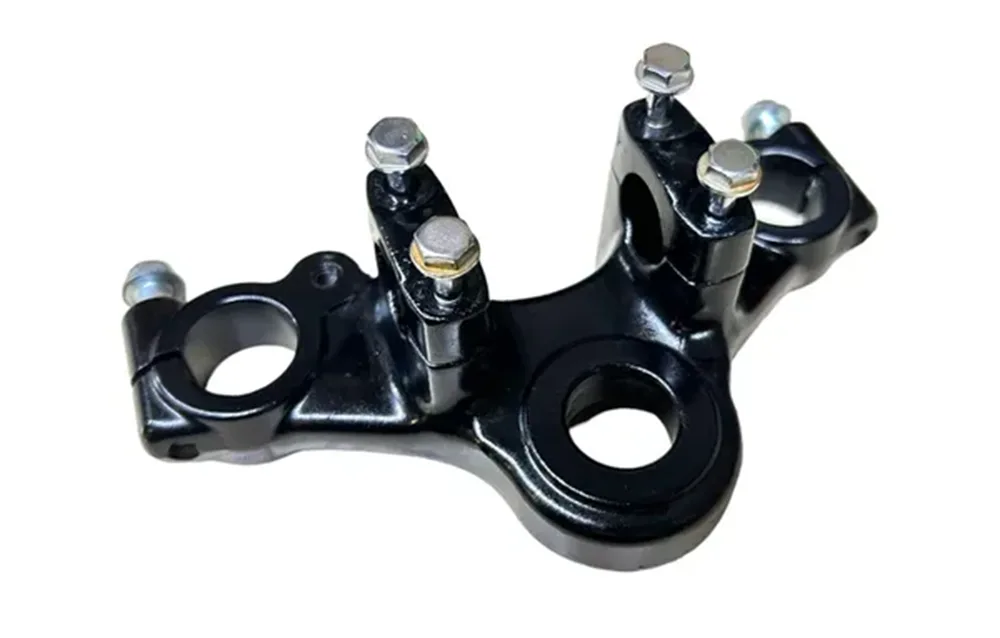

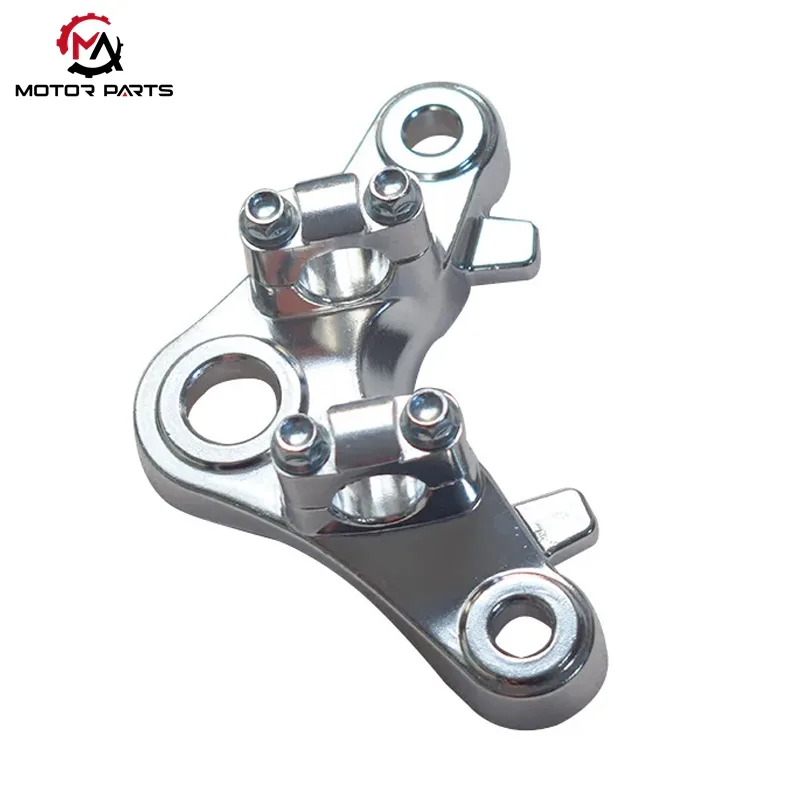

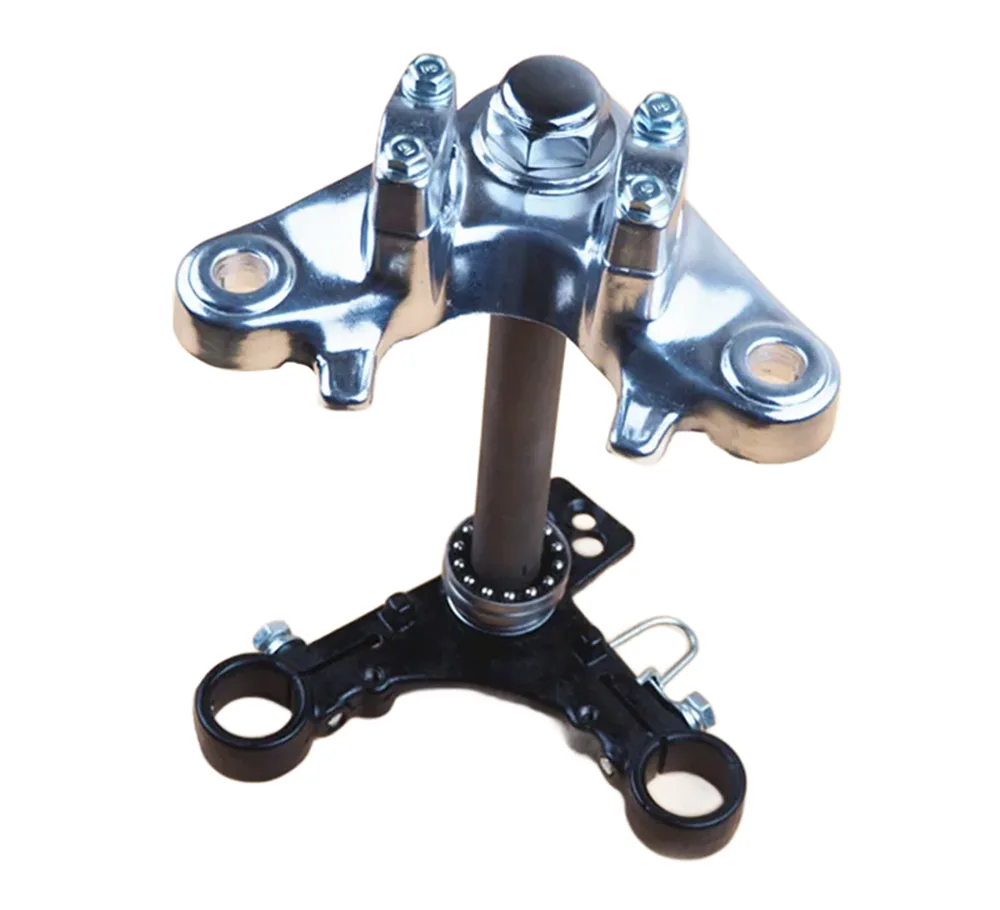

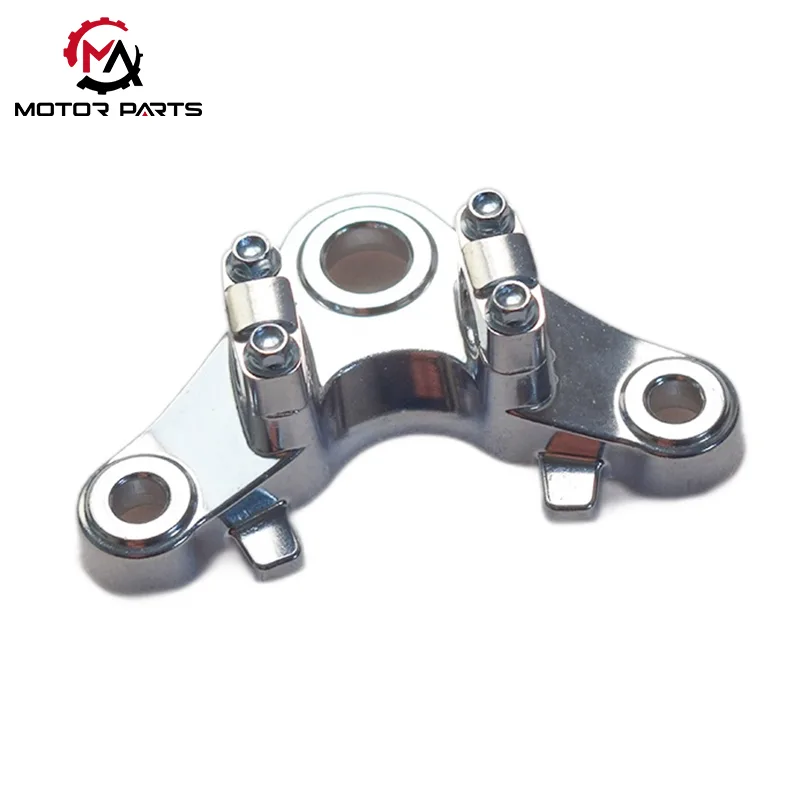

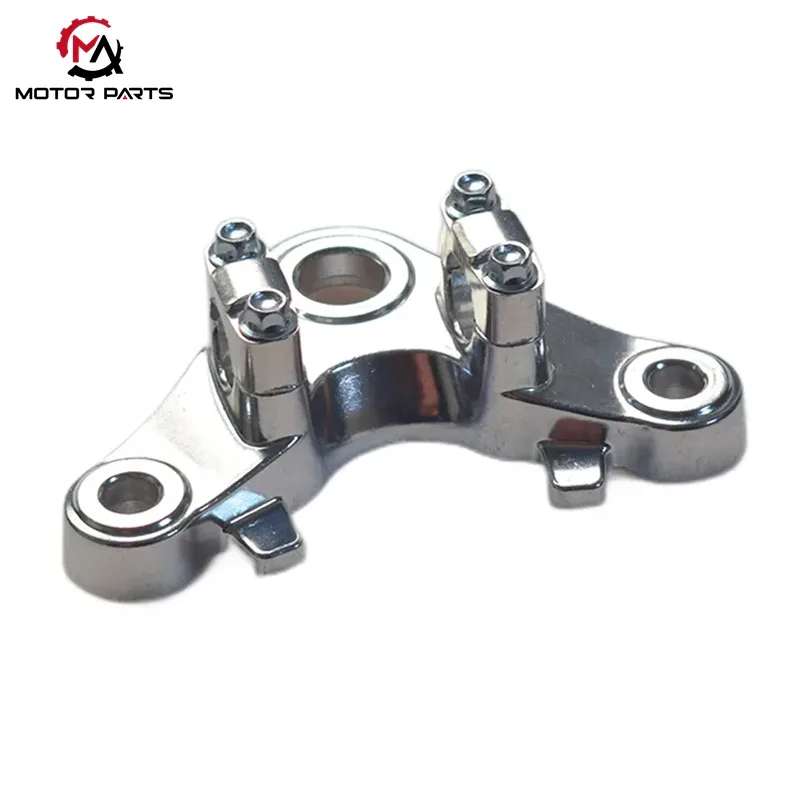

Zgornja priključna plošča za motocikel Honda CG125

Podjetje Max Trading je specializirano za raziskave in razvoj ter dobavo strukturnih komponent motociklov. Naša zgornja povezovalna plošča motocikla Honda CG125, osnovna nosilna in krmilna komponenta, ki povezuje vilice CG125, amortizerje in okvir, je bila inženirsko optimizirana v štirih dimenzijah: strukturna mehanika, obdelava materiala, združljivost vgradnje in dolgoročna vzdržljivost. Ta zgornja povezovalna plošča ima industrijsko standardno obliko bumeranga in trikotno razporeditev lukenj s tremi točkami, skupaj z zasnovo conske debeline, integriranimi ojačitvenimi rebri in vdolbino v obliki loka za zmanjšanje teže. Doseže visoko trdnost in lahko konstrukcijo. Večkratna protikorozijska obdelava, vključno z elektroforezo, praškastim lakiranjem in galvanizacijo, zagotavlja njegovo dolgoročno prilagodljivost deževnemu, blatnemu in neravnim okoljem.

Zgornja povezovalna plošča za motocikel Honda CG125 je združljiva s premeri sredinske cevi sedeža 22–28 mm, razmikom lukenj za amortizerje 130–150 mm in univerzalnimi vijaki M10/M12. Navadni uporabniki ga lahko enostavno razstavijo in zamenjajo s standardnimi orodji. Zagotavlja stabilno upravljanje pri nizki hitrosti, da prepreči zdrs rok, in tudi izboljša stabilnost krmila pri visokih hitrostih, pri čemer skrbi tako za začetnike prijazne funkcije kot za zahteve izkušenih kolesarjev po stabilnosti vozila.

Strukturna zasnova in analiza napetosti: podrobna razlaga

I. Splošna konstrukcijska zasnova

V sistemu sprednjega dela motocikla CG125 je zgornja povezovalna plošča osrednja nosilna komponenta, ki povezuje sprednje vilice, amortizer in okvir. Zgornja povezovalna plošča motocikla Honda CG125 ima industrijsko standardno konstrukcijsko zasnovo "oblike bumeranga", s čimer doseže stabilno porazdelitev obremenitve in natančen nadzor krmiljenja z znanstveno zasnovano postavitvijo lukenj.

Razporeditev lukenj s tremi točkami

Osrednja luknja: Luknja za montažo krmilne cevi sprednjih vilic, premera približno 25 mm

Leva in desna luknja: Luknje za pritrditev sprednjega amortizerja, bočna razdalja 130–150 mm

Značilnosti napetostne strukture

Tri točke tvorijo stabilno trikotno strukturo

Sila krmiljenja in udarna sila amortizerja se enakomerno prenašata na okvir

Učinkovito zmanjša koncentracijo lokalne napetosti in izboljša splošno strukturno stabilnost

Ta struktura je še posebej primerna za motorna kolesa za dnevno vožnjo, kot je CG125, saj ohranja stabilno vodljivost na mestnih cestah in zapletenih cestnih razmerah.

II. Oblikovanje debeline plošče in mehanske optimizacije

Za uravnoteženje zahtev glede trdnosti in lahke teže uporablja zgornja povezovalna plošča diferencirano strukturno zasnovo na različnih področjih:

Odebeljeno nosilno območje jedra

Debelina osrednjega dela: 8–12 mm

Nosi glavne krmilne in navpične obremenitve

Območje stanjšanega roba

Debelina robov je nadzorovana na 5–8 mm

Zmanjša skupno težo, hkrati pa ohranja togost

Ta zasnova razdeljene debeline zagotavlja, da struktura ohranja dobro odpornost proti utrujenosti tudi pri visoki intenzivnosti uporabe.

III. Lahka in ojačana strukturna zasnova

Na spodnji strukturi zgornje povezovalne plošče motocikla Honda CG125 je zmogljivost dodatno izboljšana z geometrijsko optimizacijo:

Vgrajena ojačitvena rebra

Poveča odpornost na upogibanje in torzijo

Izboljša splošno odpornost na udarce

Votline v obliki loka za zmanjšanje teže

Zmanjšanje teže v nekritičnih nosilnih območjih

Skupna teža je zmanjšana za približno 30 % v primerjavi s povsem trdno strukturo

Zmanjša tveganje zloma in izboljša dolgoročno zanesljivost

Materiali in proizvodni proces

1. Glavne možnosti izbire materiala

V motociklih serije CG125 zgornja povezovalna plošča uporablja različne zrele materialne rešitve na različnih trgih in različicah za uravnoteženje zahtev glede stroškov, moči in vzdržljivosti.

Hladno valjana jeklena plošča (glavna rešitev)

Zgodnji Hondini originalni deli, pa tudi domače znamke, kot sta Zongshen in Lifan, so pogosto uporabljali postopke žigosanja in oblikovanja hladno valjanih jeklenih plošč.

Nadzorovani stroški, primerni za množično proizvodnjo

Močna odpornost na plastične deformacije, primerna za prenašanje vzdolžnih obremenitev

Zelo primeren za dolgotrajno visokofrekvenčno uporabo v motornih kolesih za dnevno vožnjo

ADC12 aluminijeva zlitina (lahka rešitev)

Nekatere izvozne različice (kot so brazilski modeli emisij Euro III) uporabljajo aluminijevo zlitino ADC12, oblikovano s tlačnim litjem:

Skupna teža se zmanjša za približno 25 %

Učinkovito izboljša prožnost krmiljenja po nadgradnjah sprednjih vilic

Bolj primerno za spremenjene ali vrhunske modele, ki dajejo prednost vodljivosti

2. Površinska obdelava in protikorozijski postopek

Za različna delovna okolja ima zgornja povezovalna plošča več zasnov površinske zaščite:

Elektroforezni premaz + črni praškasti premaz (dvojna zaščita)

Skupna rešitev za domače modele

Gosta struktura premaza učinkovito izolira pred erozijo zaradi dežja, blata in peska

Izkazuje odlično odpornost proti koroziji v vlažnih, deževnih in prašnih okoljih v južnih regijah

Postopek galvanizacije (izvirna tovarniško izboljšana rešitev)

Originalne povezovalne plošče Honda so na tej osnovi obdelane s pocinkanjem

Prestala stroga testiranja s solnim razpršilom, z odpornostjo proti koroziji, ki presega 500 ur

Znatno upočasni staranje kovin tudi pri dolgotrajnem parkiranju na prostem

prilagoditev funkcije

Sredinska odprtina dvižnega traku pokriva obseg od 22 do 28 mm in je združljiva z različnimi znamkami dvižnih elementov sprednjih vilic (kot so originalni dvižni vodniki 25 mm in spremenjeni dvižni vodniki debeline 28 mm); Namestitvena luknja ima premer 10-12 mm in je združljiva z univerzalnimi vijaki M10/M12, kar olajša zamenjavo delov med vzdrževanjem in zmanjša stroške vzdrževanja za uporabnike.

Dolžina dvigalke je zasnovana z natančnimi specifikacijami 80–110 mm, kar se odlično ujema s približno 26° kotom nagiba naprej zgornje povezovalne plošče motocikla Honda CG125. S strogimi izračuni inženirske mehanike je doseženo natančno ravnovesje povratnega navora krmiljenja. Ta zasnova se učinkovito izogiba pojavu "udarjanja rok" pri premikanju pri nizkih hitrostih in skriti nevarnosti "lebdečih ročajev" pri vožnji pri visokih hitrostih. Lahko zagotovi prijazno vozniško izkušnjo za začetnike in izpolnjuje stroge zahteve izkušenih voznikov glede stabilnosti vozila.

Plošča nima zapletene ukrivljene površinske strukture, z ravno površino in rezerviranim prostorom za upravljanje s ključem. S standardizirano razporeditvijo lukenj lahko običajni uporabniki dokončajo razstavljanje in zamenjavo z orodji za vtičnice, ne da bi potrebovali posebno opremo.

Parameter izdelka:

Postavitev trga Max Trading in storitve za stranke

1. Strategija globokega gojenja za osrednje trge

Oblikovanje tržnega vzorca "bipolarne rasti in globalne pokritosti":

Glavni rastoči trgi: Jugovzhodna Azija (Vietnam, Indonezija) z letno stopnjo rasti naročil nad 40 %, s poudarkom na dodatkih za vozila CG125, ki se zanašajo na prekomorske baze lokalnih proizvajalcev vozil za doseganje sodelovanja v dobavni verigi; Južnoameriški trg se osredotoča na dele za terenska motorna kolesa, s 25-odstotnim medletnim povečanjem obsega naročil leta 2024; Evropski trg je prebil certifikacijske ovire z nadgradnjami tehnologije izdelkov iz ogljikovih vlaken, s poudarkom na razvoju kupcev za modifikacije športnih motociklov. Cilj je do leta 2025 povečati delež vrhunskih izdelkov na 25 %.

2. Odnosi s strankami in storitve z dodano vrednostjo

Sistem stopenjskih storitev: Za stranke proizvajalcev originalne opreme je v tovarni nameščena strokovna tehnična ekipa, ki posreduje in optimizira združljivost montaže zgornje povezovalne plošče in sprednjih vilic od konca zasnove, s čimer izboljša združljivost izdelkov in učinkovitost proizvodnje; Ciljno usmerjeni na stranke na poprodajnem trgu ponujamo storitev "3-letna ultra dolga garancija + 48-urna hitra dopolnitev", ki je vodilna v panogi, da zagotovimo učinkovit odziv na zamenjavo delov. Za dolgoročne strateške partnerje redno objavljajte poročila o poglobljeni tržni analizi, ki zajemajo ključne podatke, kot so tržni trendi v ciljnih regijah (kot je letna stopnja rasti 37 % za električne motocikle, namenjene povezovalnim ploščam), primerjavo tehničnih parametrov konkurence in nihanja v stroških dobavne verige, ki strankam zagotavljajo natančno osnovo za odločanje za oblikovanje strategij nabave.
