Usmernik za motorna kolesa GY6-125

GY6-125 motociklistični usmernik, imenovan tudi usmerniški regulator, je "središče moči" napajalnega sistema motorja, ki skupaj z magnetnim motorjem in baterijo oblikuje napajalni trikotni sistem. Njegove glavne funkcije se odražajo v dveh ključnih delih:

Pretvorba popravka:

Izmenični tok (AC), ki ga ustvarja delovanje magnetnega motorja, ima značilnosti periodičnih sprememb smeri toka in velikih nihanj napetosti, ki ne morejo neposredno napajati opreme na vozilu. GY6-125 Motorcycle Rectifier ima vgrajeno mostično usmerniško vezje, ki prek enosmernih prevodnih karakteristik štirih diod prereže sinusni AC v enosmerni pulzirajoči DC. Ta postopek je kot namestitev "enosmernega ventila" za tok, ki zagotavlja, da tok vedno teče v isto smer. Če za primer vzamemo 50Hz izmenični tok, po popravljanju tvori enosmerni tok s 100 utripi na sekundo, kar zagotavlja prilagodljivo napajanje za enosmerne naprave, kot so avtomobilski avdio in instrumentne plošče.

Zaščita stabilizacije napetosti:

V različnih pogojih delovanja izhodna napetost magnetnega motorja motornega kolesa močno niha. Med nedejavnim delovanjem lahko napetost pade celo do 12,5 V, zaradi česar je težko izpolniti zahteve po plavajočem polnjenju baterije; Med vožnjo pri visokih hitrostih lahko konična napetost doseže več kot 100 V, kar daleč presega varno območje 12 V baterije. GY6-125 motociklistični usmernik dinamično prilagaja izhodno napetost s tehnologijo PWM (Pulse Width Modulation). Ko napetost preseže prag 14,8 V, takoj aktivirajte shunt tokokrog, da sprostite odvečno moč; Ko je napetost pod 13,5 V, se učinkovitost polnjenja izboljša. Ta mehanizem ne le učinkovito ščiti aktivni material plošč svinčevega akumulatorja in preprečuje nastajanje kristalov svinčevega sulfata zaradi prekomernega polnjenja in izbočenja, temveč tudi zagotavlja stabilno barvno temperaturo žarometov in konstantno energijo vžiga vžigalne tuljave. V praktičnih aplikacijah lahko ta funkcija stabilizacije napetosti podaljša življenjsko dobo žarnic za več kot trikrat, stopnja uspešnosti vžiga s svečko pa se lahko poveča na 99,8 %.

Ta komponenta neposredno vpliva na življenjsko dobo baterije (kot je zaščita pred polnjenjem in praznjenjem baterije YTX9-BS) ter stabilnost sistema osvetlitve in vžiga ter je ključna električna komponenta skuterjev z majhno prostornino. Njegovo delovanje neposredno vpliva na vzdržljivost električnega sistema vozila – visokokakovostni usmerniki lahko povečajo število ciklov akumulatorja za 40 % in zmanjšajo pogostost elektronskih okvar, ki jih povzroči neobičajna napetost, za več kot 65 %.

GY6 125 usmernik 4-žilni enofazni tip (osnovni model)

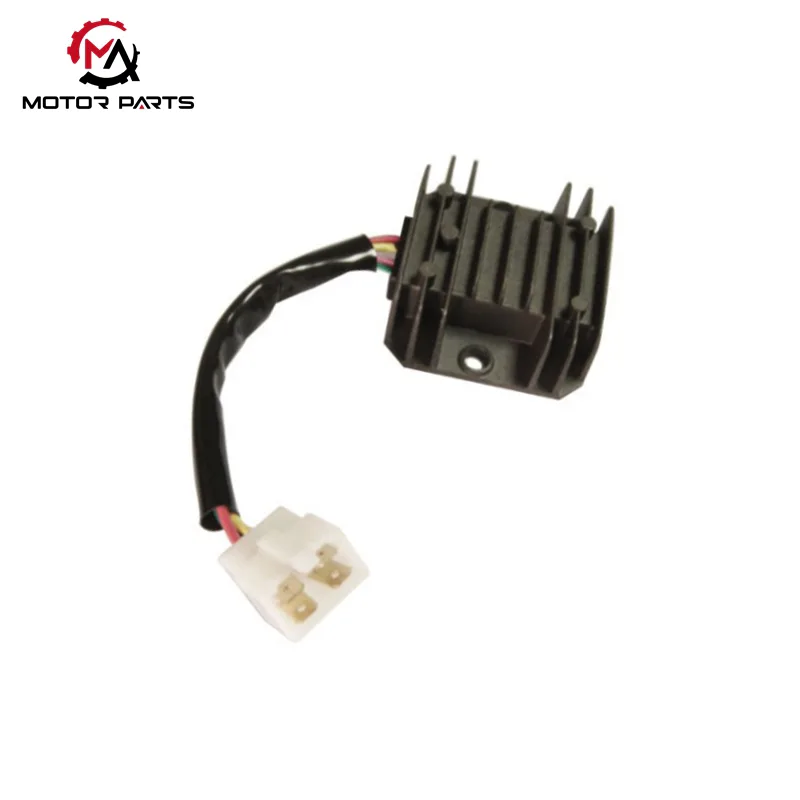

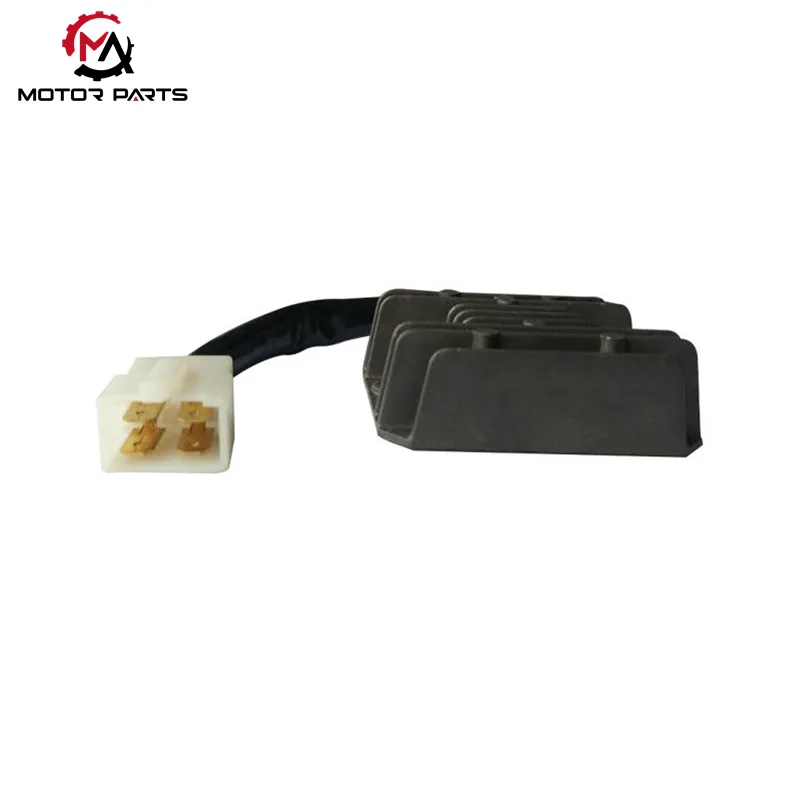

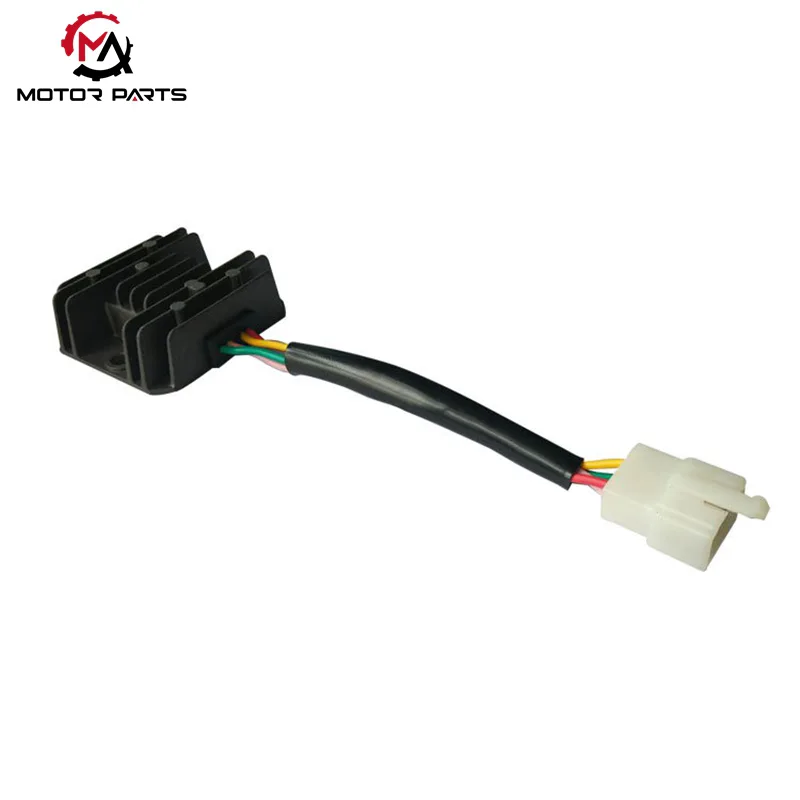

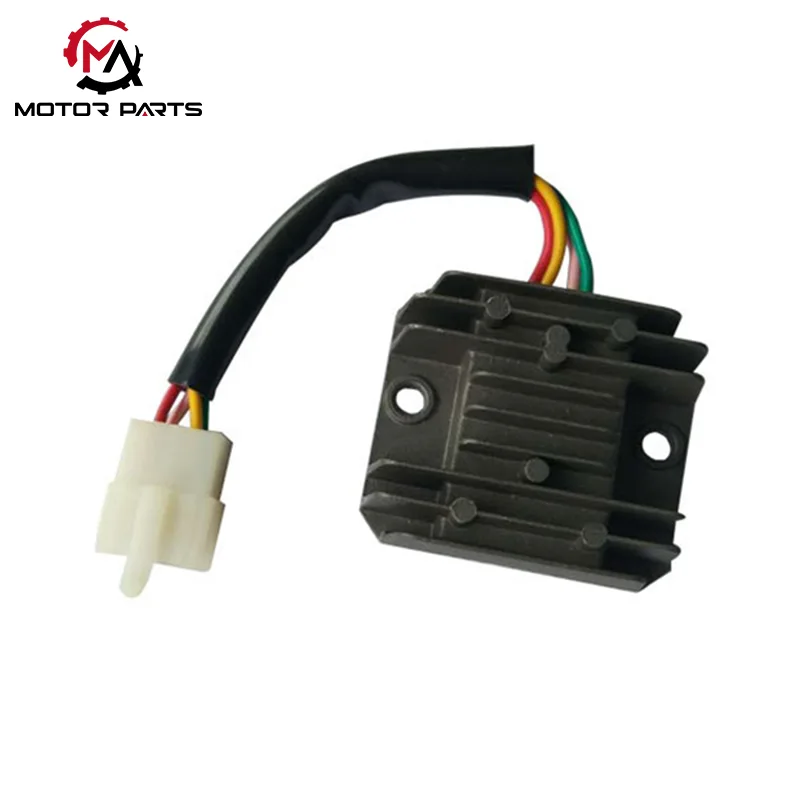

Strukturne značilnosti: Sprejema 4-žilno 4-polno zasnovo, vključuje 2 AC vhodni liniji (rumena/roza ali belo/rumena), 1 DC izhodno linijo (rdeča) in 1 ozemljitveno žico (zelena), zatesnjena v škatli iz litega aluminija s toplotnim odvodom in zatesnjena z epoksi smolo za preprečevanje vlage.

Načelo stabilizacije napetosti: Sprejeta je tehnologija stabilizacije napetosti kratkega stika. Ko napetost preseže standard, se napetost uravnava z uhajanjem kratkega stika. Struktura je preprosta, cena je nizka in je primerna za osnovni model GY6 125 (kot so navadni skuterji).

Osnovni parametri: AC vhodna napetost 20-60 V, polnilni izhodni tok 0-4 A, delovno temperaturno območje -20 °C do 60 °C.

Tabuji dnevnega vzdrževanja

Prepovedana je uporaba usmernikov brez baterij, sicer bo visoka napetost pokvarila električno opremo;

Redno čistite prah na hladilnem telesu, da se izognete dolgotrajnemu prostemu teku (ki lahko povzroči čezmerno obremenitev pri polnjenju);

Pri naknadni vgradnji LED žarometov in druge opreme je treba izbrati usmernik z večjim izhodnim tokom (≥ 6A), da preprečite poškodbe zaradi preobremenitve.

Parameter izdelka:

Kakšne so prednosti usmernikov proizvajalca Max Trading?

Stabilnost napetosti: z uporabo tehnologije nadzora povratne zanke z zaprto zanko je izhodna napetost natančno zaklenjena znotraj zdravega razpona 13,8 V~14,4 V, s čimer se izognemo prenapolnjenosti in izbočenju baterije, z dejanskimi nihanji le ± 0,2 V;

Stabilen tok: Vgrajeno zaščitno vezje za prenapetost, primerno za scenarije visoke obremenitve, kjer so žarometi in GPS vklopljeni hkrati. Nazivni tok 18A lahko zadosti večini potreb po spremembah;

Stabilno odvajanje toplote: zasnova plavuti iz aluminijeve zlitine izboljša učinkovitost odvajanja toplote za 60 %, lupina pa doseže le 48 ℃ po neprekinjenem delovanju 3 ure v okolju 45 ℃, kar je daleč pod varnostnim pragom 70 ℃.

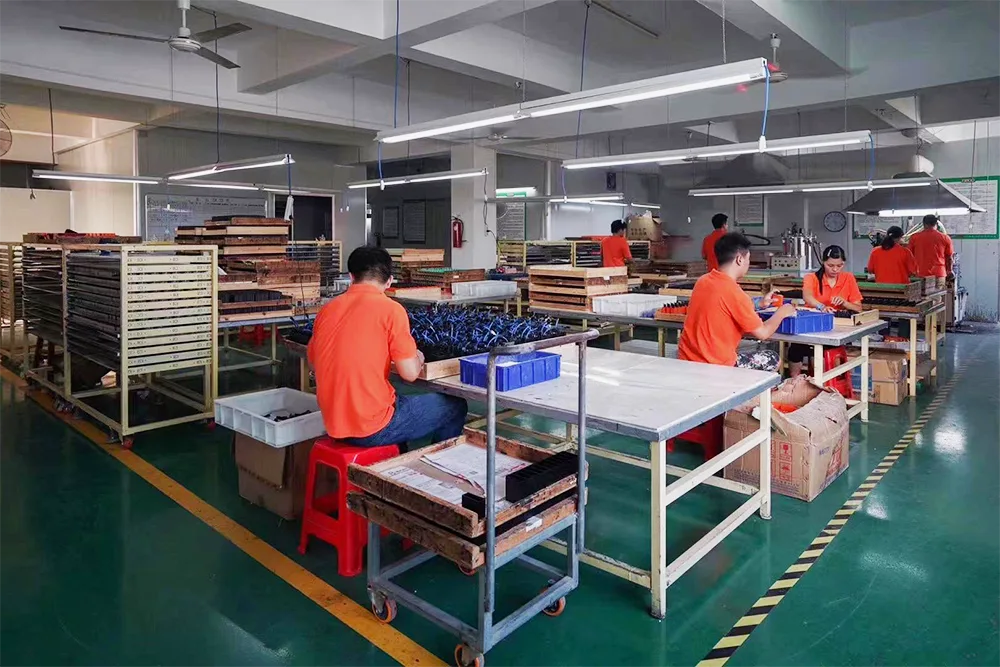

Naša tovarna
